Spital modular Constanța: Inginerie electrică medicală de siguranță critică, detecție de oxigen și curenți slabi

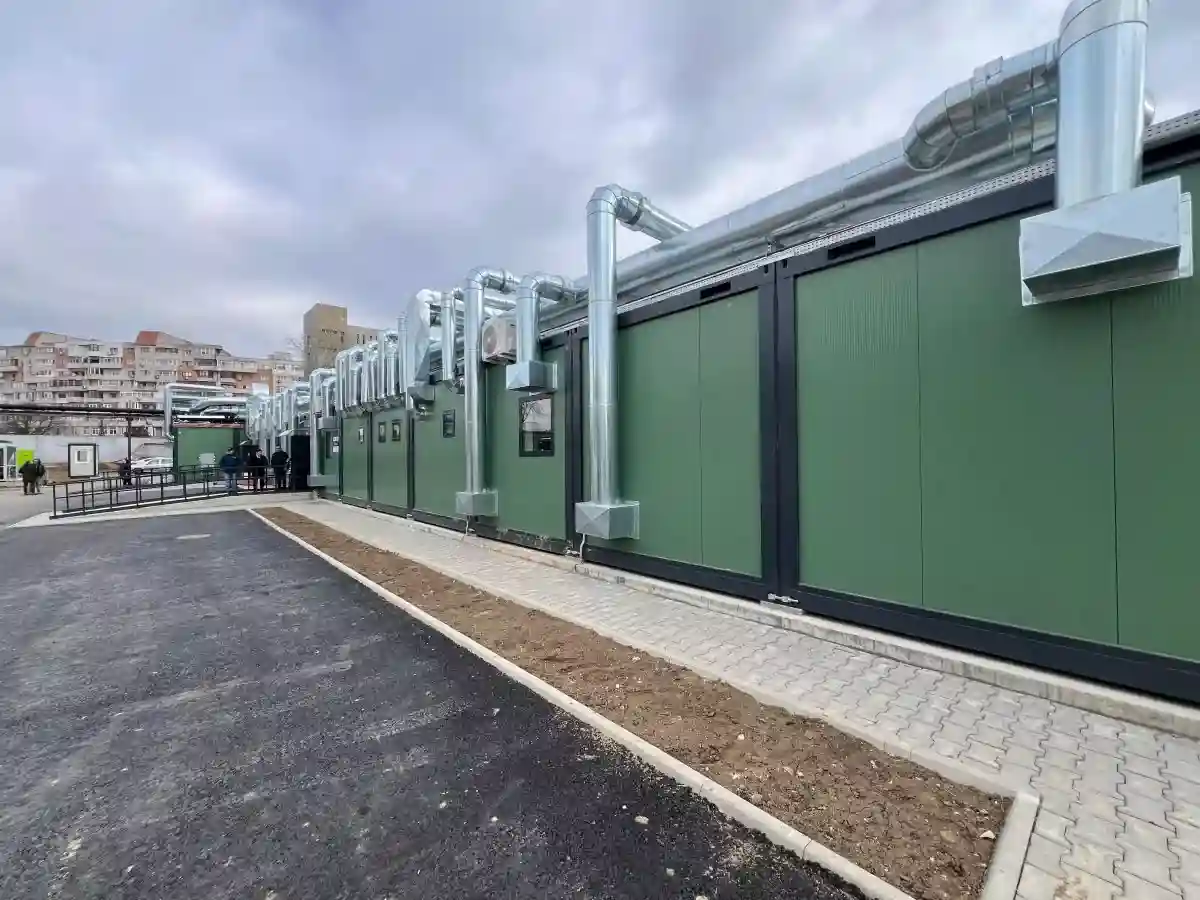

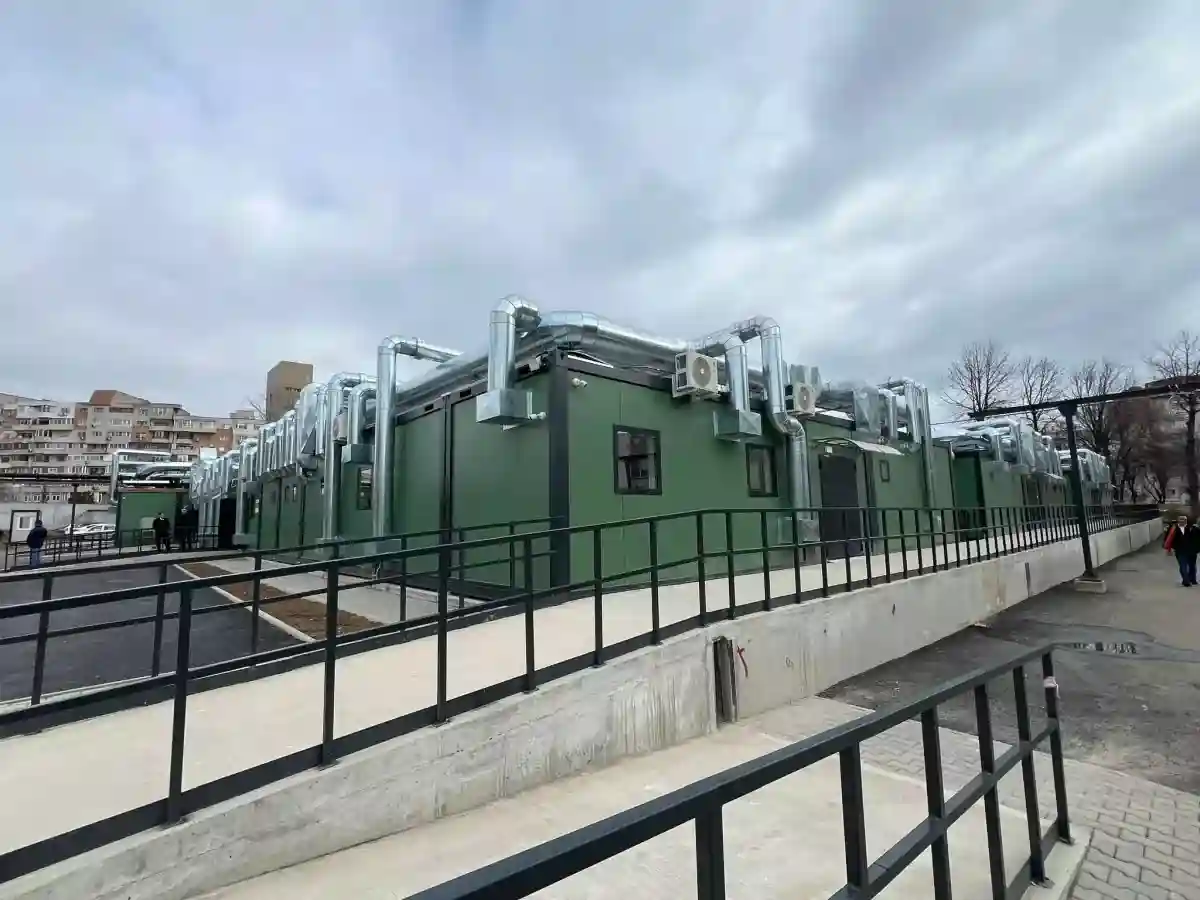

Construcția și operaționalizarea noii capacități spitalicești modulare ce deservește Spitalul Clinic de Boli Infecțioase din Constanța a reprezentat un răspuns strategic la necesitatea unei unități medicale moderne. Autonomie și flexibilitate, așa cum reiese din raportul de deschidere a noii unități medicale pe MedicHub.

Specificul unui spital de boli contagioase – caracterizat prin densitate ridicată a aparaturii de terapie intensivă, trasee extinse de oxigenoterapie și circuite epidemiologice separate. A impus standarde superioare de protecție a vieții. Lucrările au inclus proiectarea și execuția rețelelor electrice de forță, asigurarea redundanței totale prin grupuri electrogene și UPS-uri, integrarea unui sistem dedicat de detecție a acumulărilor de oxigen. Alături de arhitectura completă de semnalizare a incendiilor, comunicații de date și alertare apel soră.

1. Instalații electrice interioare și exterioare de joasă tensiune

Arhitectura electrică a spitalului modular a fost dimensionată respectând normativul tehnic I7 și prevederile riguroase ale standardului internațional IEC 60364-7-710 privind cerințele pentru instalații în spații medicale:

• Separarea strictă a circuitelor vitale: Tablourile de distribuție generale și secundare au fost compartimentate pe nivele de importanță clinică. Circuitele pentru echipamentele de ventilație mecanică, monitoarele ATI și rampele medicale beneficiază de selectivitate totală. Eliminând riscul declanșării în lanț a protecțiilor electrice.
• Cablaj ignifug cu zero emisii de halogeni (LSZH): Traseele de forță și comandă sunt asigurate prin conductoare cu izolație specială împotriva propagării flăcării, ce nu emană gaze corozive sau fum dens în cazul unui șoc termic.
• Infrastructură exterioară etanșă: Conexiunile de branșament, alimentarea pompelor și iluminatul exterior perimetral sunt protejate în canale subterane de înaltă densitate. Imune la infiltrații de umiditate și șocuri mecanice.

2. Soluție redundantă de back-up: grupuri electrogene și UPS-uri medicale

Oprirea accidentală a energiei electrice într-un bloc ATI sau salon de izolare poate avea consecințe fatale. Sistemul de siguranță energetică a fost implementat pe două niveluri de intervenție automată:

• Grupuri electrogene de intervenție automată (AAR): La căderea rețelei publice, sistemul de sincronism pornește automat generatoarele diesel de rezervă, preluând alimentarea generală a obiectivului în mai puțin de 15 secunde.
• Sisteme UPS On-line Dublă Conversie: Punctele critice – echipamentele electromedicale din terapia intensivă, rețeaua de senzori de oxigen, serverele de date și iluminatul de siguranță. Sunt izolate galvanic prin surse neîntreruptibile de tensiune. Acestea asigură timp de transfer de zero milisecunde (0 ms) și protejează aparatura fină împotriva microîntreruperilor și vârfurilor parazite.

3. Monitorizarea atmosferei clinice: sistem avansat de detecție a oxigenului

Utilizarea pe scară largă a terapiei cu oxigen în tratarea afecțiunilor pulmonare generează riscul formării unor atmosfere supraoxigenate, hiper-inflamabile. Pentru a combate acest fenomen, s-a integrat un subsistem tehnic specializat:

• Senzori electrochimici de oxigen de înaltă precizie: Montați în saloane, rezerve ATI, coridoare și camere tehnice de distribuție a gazelor medicale, calibrati să măsoare variațiile concentrației de O₂ în timp real.

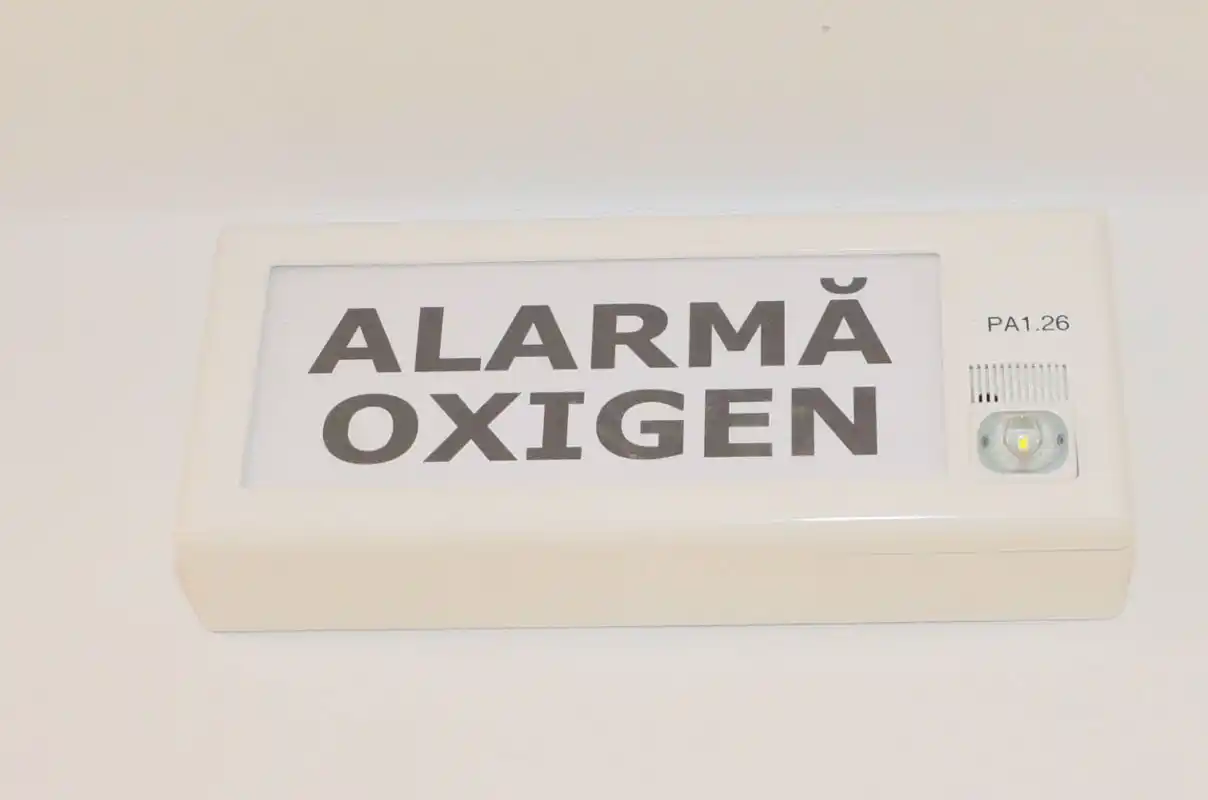

• Praguri de alertă și comenzi automate: La sesizarea unei creșteri peste limita de siguranță (de regulă 23.5% volum O₂). Sistemul declanșează semnalizare optică și acustică locală, transmite un semnal de urgență la postul de asistență și activează automat ventilatoarele de extracție pentru diluarea rapidă a atmosferei cu aer proaspăt.

4. Instalația de securitate în caz de Incendiu și detecție adresabilă

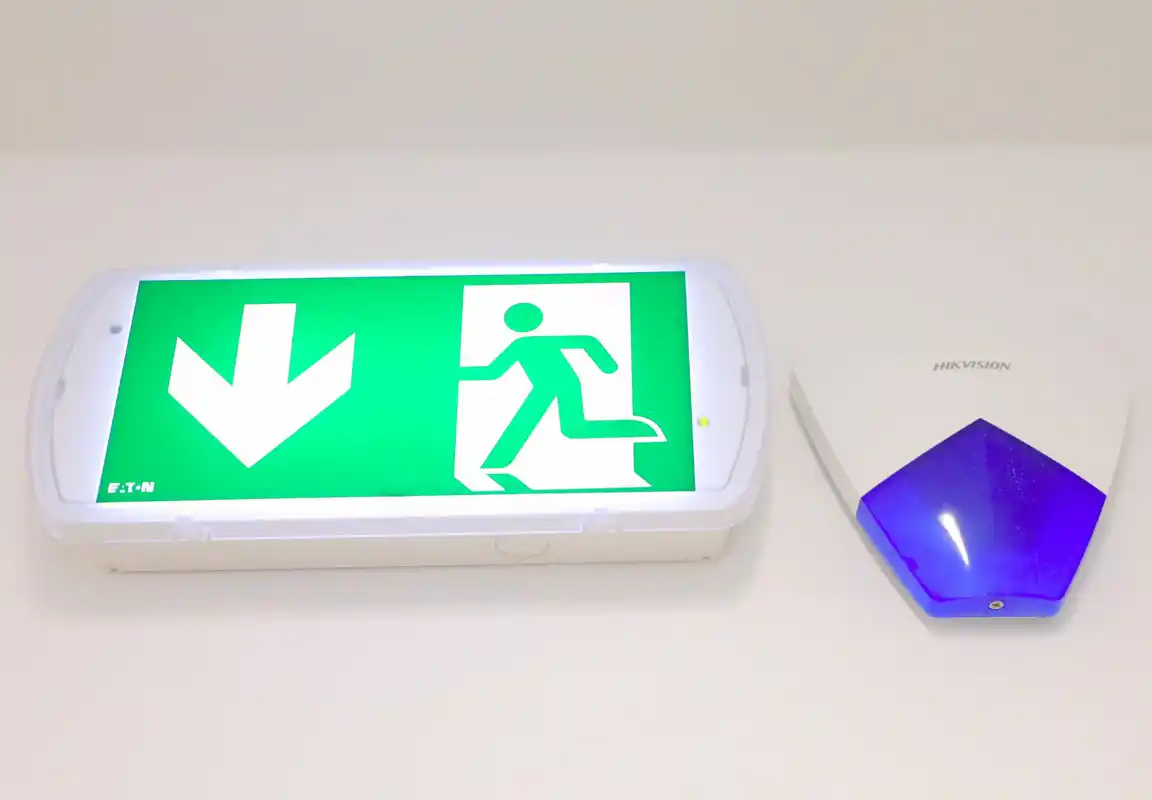

Siguranța la foc a fost tratată ca prioritate operațională zero, sistemul fiind complet integrat pe baza standardelor europene EN 54:

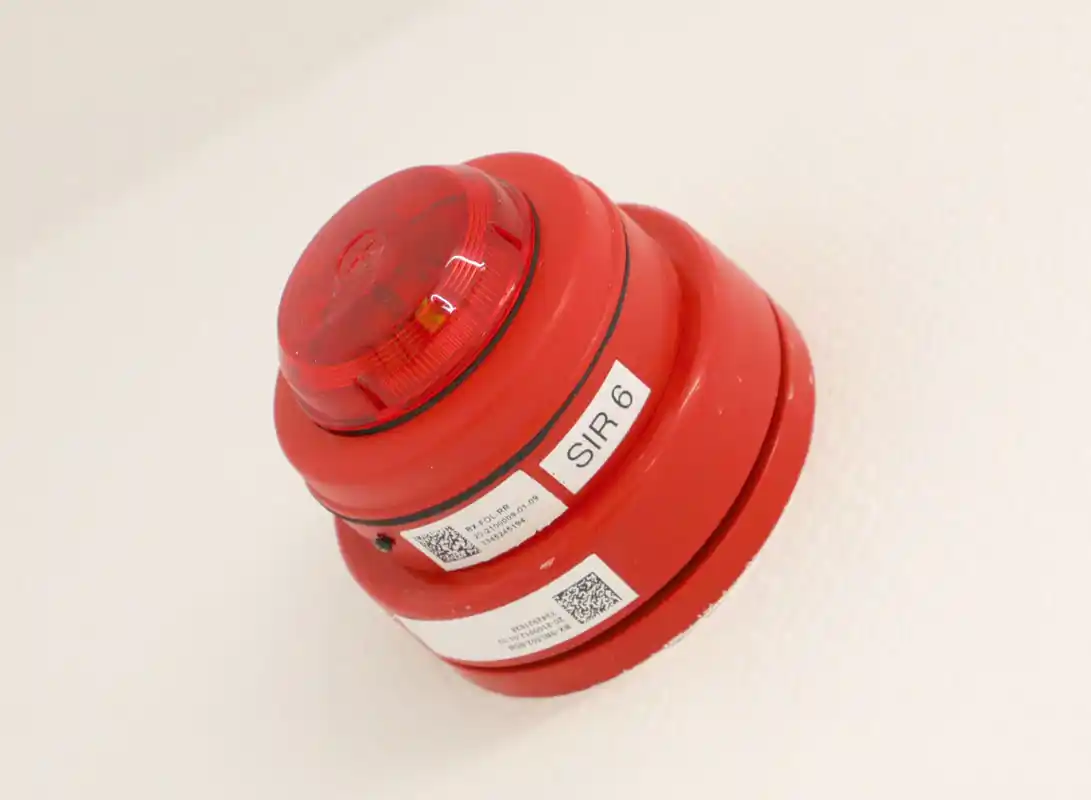

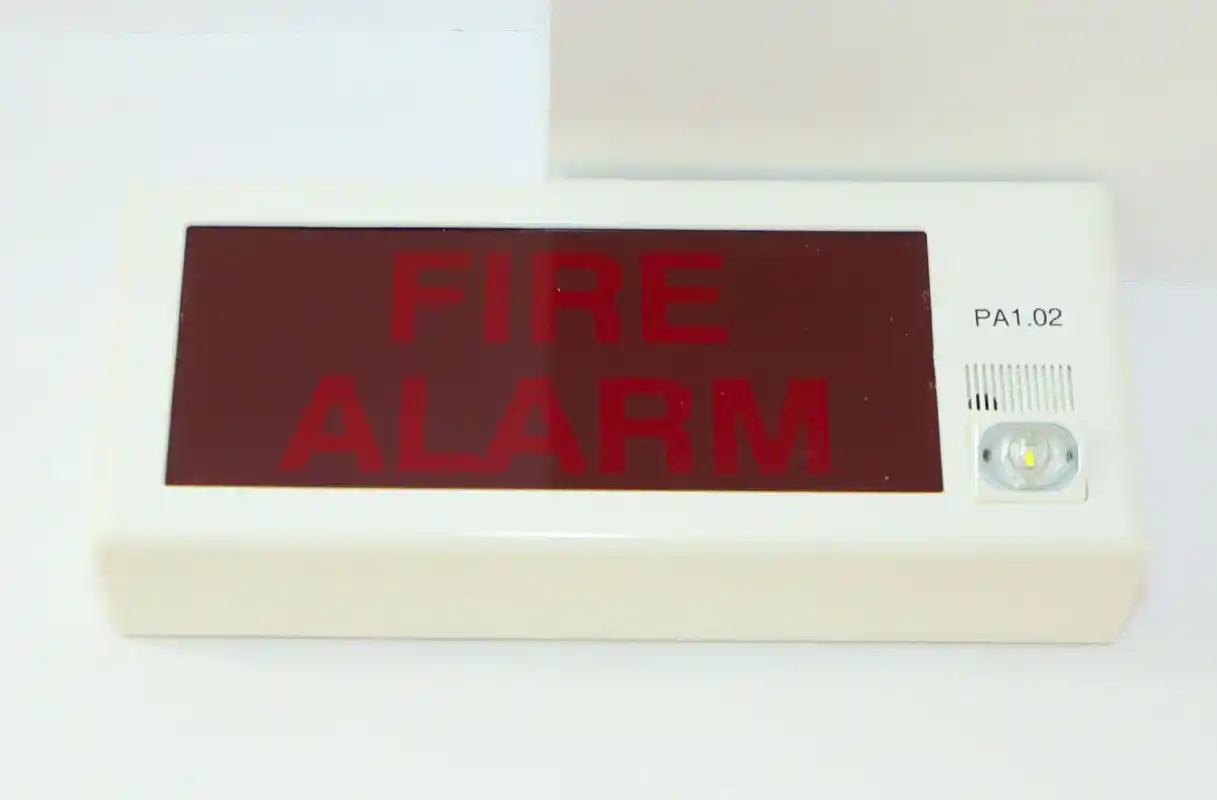

• Bucle adresabile redundante: Detectoare optice de fum și senzori termovelocimetrici inteligenți, capabili să identifice rapid orice început de incendiu fără alarme false.

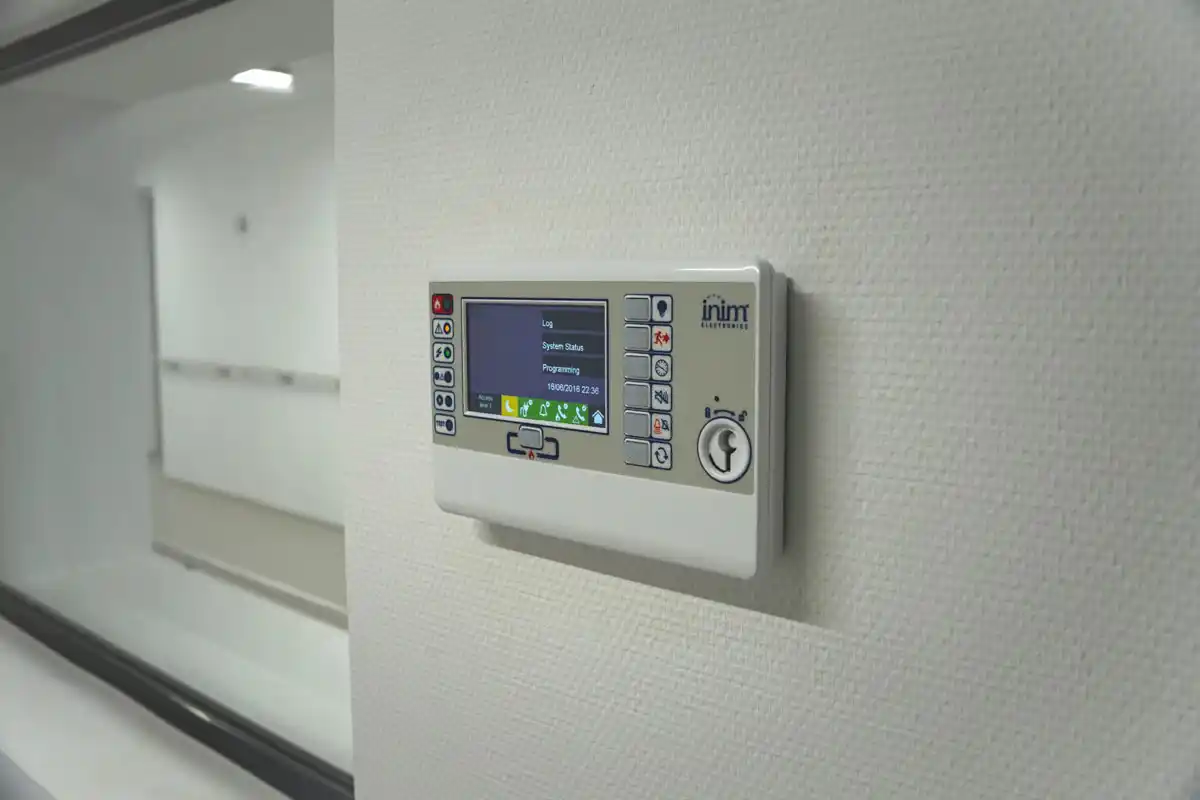

• Matrice de funcționare automată: În caz de focar confirmat, centrala de incendiu trimite comenzi automate pentru oprirea ventilației generale (HVAC). Declanșarea trapelor de desfumare mecanică, deblocarea ușilor de evacuare și izolarea automată a vanelor principale de distribuție a oxigenului.

5. Curenți slabi: sistem apel soră, control acces sanitar și supraveghere Video IP

Comunicarea rapidă și separarea fluxurilor epidemiologice au impus implementarea unor soluții digitale avansate:

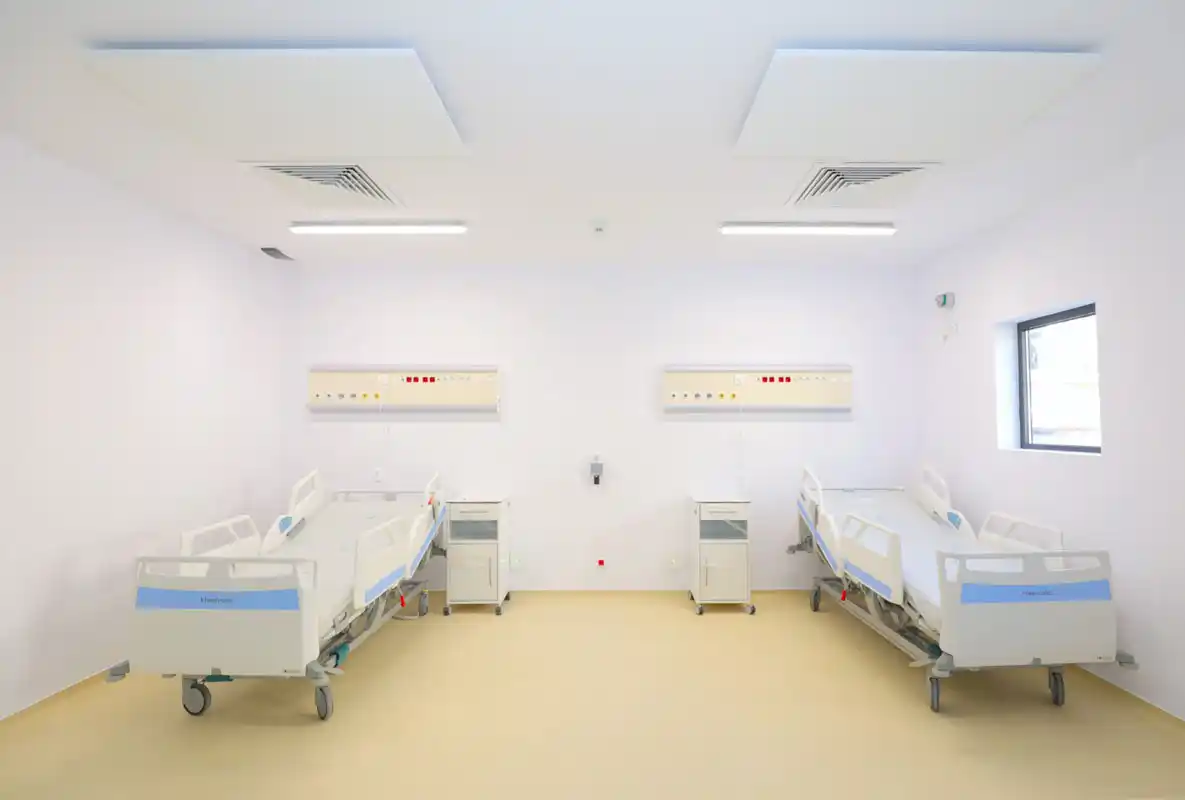

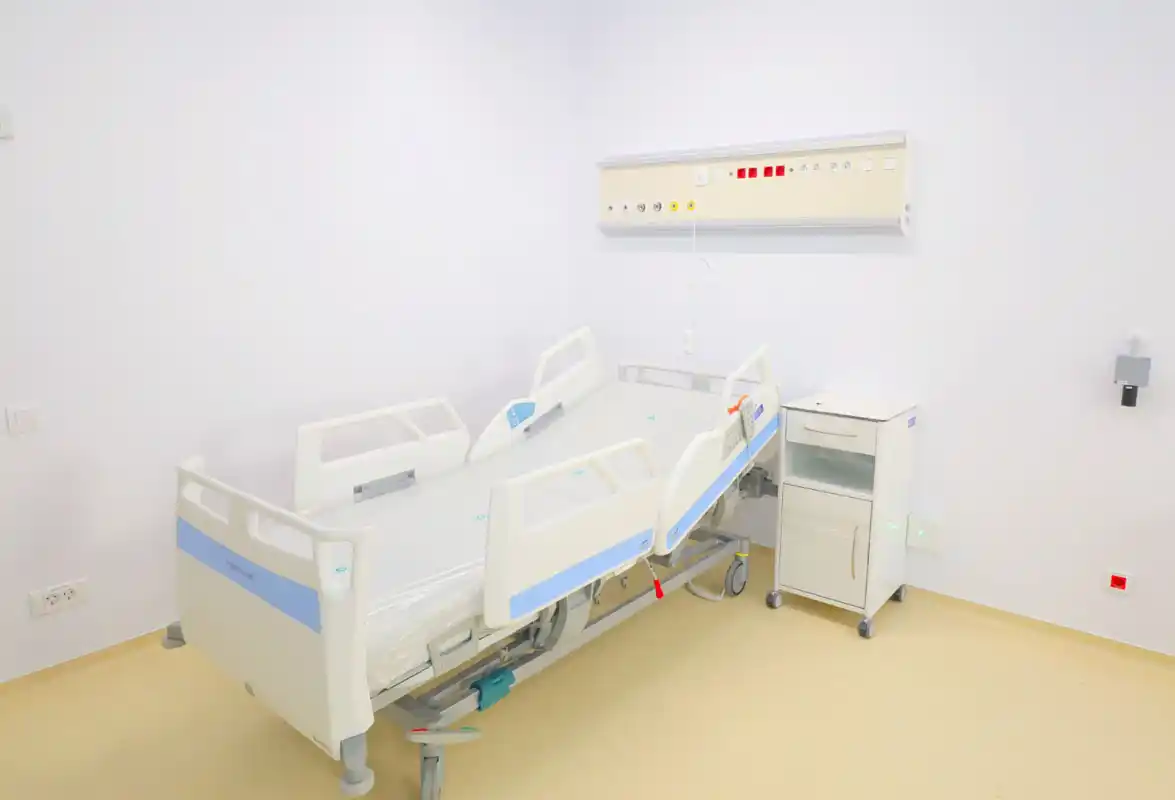

• Sistem modern de apel soră (Nurse Call): Terminale ergonomice montate la fiecare pat de spital și butoane de tragere (pull-cord) în grupurile sanitare, conectate la consolele din camera de gardă a asistentelor medicale, permițând localizarea instantanee a pacientului aflat în primejdie.
• Control acces pe filtre epidemiologice: Uși automate dotate cu cititoare de card și taguri contactless, care împiedică accesul neautorizat și mențin bariera de presiune între zona septic-contaminată și zona curată a personalului medical.
• Supraveghere video CCTV IP de înaltă rezoluție: Camere cu analiză video inteligente montate pe perimetru, în holurile de tranzit și punctele de triaj, asigurând trasabilitate completă și monitorizarea fluxurilor medicale fără intruziune în intimitatea saloanelor.

6. Infrastructură de cablare structurată Gigabit

Schimbul rapid de date clinice, analizele de laborator și dosarele electronice ale pacienților sunt susținute de o rețea IT robustă:

• Cablare ecranată de categorie superioară (Cat6A / Cat7): Protejată în paturi de cablu metalice separate galvanic de liniile de forță, prevenind interferențele electromagnetice provocate de generatoare sau motoarele agregatelor de aer tratat.
• Certificare metrologică completă: Toate porturile de rețea au fost testate cu certificatoare de laborator Fluke Networks, garantând stabilitate maximă pentru sistemele medicale de telemetrie și telemedicină.

25.200 de ore de muncă sub rigori stricte [Instalatii electrice spital modular Constanta]

Finalizarea cu succes a Spitalului Modular Constanța a solicitat o mobilizare tehnică excepțională. Pe parcursul a 25.200 de ore de manoperă calificată, șantierul a fost coordonat de 4 ingineri specialiști și o echipă executivă de 24 de electricieni industriali autorizați.

De la montarea traseelor de distribuție, instalarea sistemelor de protecție la supratensiune, până la testele metrologice de rezistență a izolației și simularea scenariilor de securitate cu aport de gaze medicale, proiectul a fost livrat la cheie. Investiția confirmă experiența MHT Experience în execuția celor mai complexe infrastructuri din domeniul medical, unde fiecare conexiune electrică are rol direct în protejarea vieții umane.
