Instalații electrice Mindspace Victoriei TCI Tower: execuție integrată
Clădirile de birouri moderne nu tolerează erorile de execuție. Chiriașii cer confort vizual, rețea stabilă și siguranță la incendiu. Toate acestea pornesc de la o instalație bine executată.
Proiectul Mindspace Victoriei TCI Tower a reunit aceste cerințe. MHT Experience a executat instalații electrice Mindspace Victoriei și sistemele de curenți slabi într-un singur pachet coordonat. Domeniul lucrărilor a acoperit două mari categorii.
Soluții complete de instalații electrice
- Execuție instalații electrice
- Modificări și completări tablouri electrice
- Iluminat și prize
Soluții complete de instalații de curenți slabi
- Cablare structurată
- Control acces
- Detecție incendiu
- Video Survelillance
Un singur executant reduce interfețele dintre echipe. Scade riscul de conflicte între trasee. Scurtează timpul de punere în funcțiune. Beneficiarul primește un singur responsabil tehnic și un singur dosar de predare.
Utilizatorul final simte rezultatul în fiecare zi. Lumina este uniformă. Rețeaua nu cade. Ușile răspund corect. Alarma funcționează la nevoie.
Articolul detaliază resursele, soluțiile tehnice și normele aplicate. Valorile de proiectare provin din standardele în vigoare. Parametrii finali au urmat documentația proiectului.
Managementul tehnic și execuția integrată a lucrărilor
Execuția a mobilizat 1 inginer și 12 electricieni. Echipa a lucrat 3648 de ore în total. Aceasta echivalează cu 456 de zile-om de câte 8 ore. Media teoretică este de aproximativ 280,6 ore pe specialist.
Raportul de 12 electricieni la un inginer cere o coordonare foarte clară. Inginerul stabilește prioritățile zilnice. Electricienii execută pe fronturi de lucru delimitate. Tabelul de mai jos sintetizează resursele.
text+------------------------------+-------------+--------------------------+
| Resursă | Cantitate | Rol în proiect |
+------------------------------+-------------+--------------------------+
| Ingineri | 1 | Coordonare și verificare |
| Electricieni | 12 | Execuție și montaj |
| Total specialiști | 13 | Echipă integrată |
| Ore lucrate (total) | 3648 ore | Toate activitățile |
| Echivalent zile-om (8 h) | 456 zile | 3648 / 8 |
| Medie teoretică / specialist | ~280,6 ore | 3648 / 13 |
+------------------------------+-------------+--------------------------+
Matricea de alocare arată cine răspunde de fiecare etapă. Fiecare serviciu trece prin aceleași patru faze.
textACTIVITATE | PREGĂTIRE | MONTAJ | TESTARE ȘI PIF | DOSAR
----------------------------------+-----------+--------+----------------+------
Execuție instalații electrice | I+E | E | I+E | I
Modificări și completări tablouri | I+E | E | I+E | I
Iluminat și prize | I+E | E | I+E | I
Cablare structurată | I+E | E | I+E | I
Control acces | I+E | E | I+E | I
Detecție incendiu | I+E | E | I+E | I
Supraveghere video | I+E | E | I+E | I
I = inginer (coordonare, verificare, documentație)
E = electricieni (trasare, montaj, măsurători)
PIF = punere în funcțiune
Coordonarea specialiștilor și rigoarea de execuție
Inginerul preia documentația de proiect înainte de montaj. El verifică planșele și breviarele de calcul. El identifică din timp interferențele cu structura, ventilația și finisajele.
Electricienii lucrează pe echipe de specialitate. O echipă execută traseele și tubulatura. Alta montează tablourile. A treia execută cablarea și corpurile de iluminat. Sistemele de curenți slabi avansează în paralel, pe trasee separate.
Ordinea lucrărilor urmează o logică fixă. Mai întâi se execută traseele și susținerile. Apoi se trag cablurile. Urmează tablourile, aparatajul și corpurile de iluminat. La final se fac testele și punerea în funcțiune.
Fiecare etapă produce documente verificabile. Lucrările ascunse se recepționează înainte de închidere. Materialele au certificate CE și fișe tehnice. Cablurile respectă regulamentul european pentru produse de construcții (CPR).
Verificările finale urmează SR HD 60364-6. Se măsoară continuitatea conductoarelor de protecție. Se măsoară rezistența de izolație. Se verifică impedanța buclei de defect. Se testează declanșarea dispozitivelor diferențiale.
Standarde de securitate a muncii și dirigenție pe șantier
Siguranța muncii este o condiție de execuție, nu o formalitate. MHT Experience aplică un sistem certificat ISO 45001. Lucrările la instalații existente cer proceduri stricte.
Înainte de orice intervenție se aplică cele cinci reguli de siguranță:
- Circuitul se separă complet de sursă.
- Se blochează împotriva reconectării.
- Se verifică lipsa tensiunii.
- Se face legarea la pământ și în scurtcircuit, unde este cazul.
- Se protejează piesele vecine aflate sub tensiune.
Se folosesc scule izolate 1000 V, conform seriei IEC 60900. Se emit permise de lucru pentru lucrările la înălțime și la cald. Electricienii dețin autorizările necesare tipului de lucrare.
Dirigenția de șantier verifică conformitatea execuției cu proiectul. Dirigintele semnează procesele-verbale de recepție pe faze. Astfel beneficiarul are trasabilitate completă pe toată durata lucrărilor.

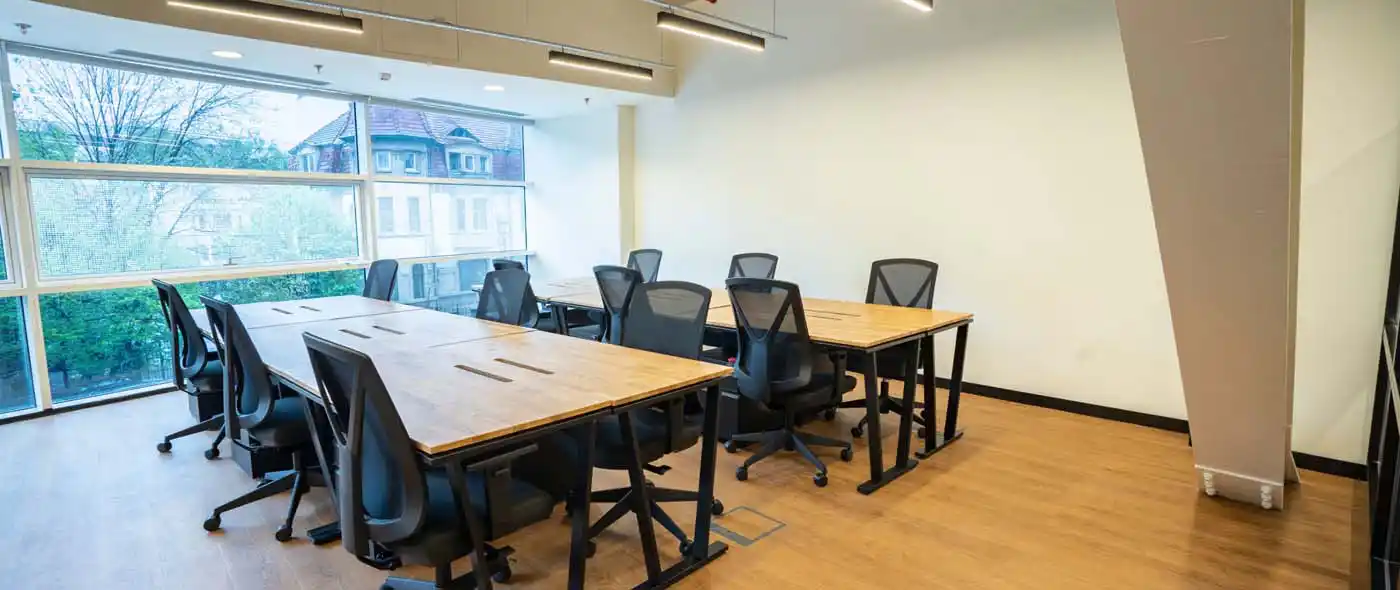

Instalația de iluminat arhitectural și funcțional
Iluminatul unui birou trebuie să susțină concentrarea și confortul vizual. Lumina slabă obosește ochii. Lumina orbitoare scade productivitatea. Proiectul de iluminat pornește de la o simulare fotometrică.
Simularea se realizează în software dedicat, precum DIALux evo sau Relux. Modelul 3D include geometria încăperilor și reflectanțele suprafețelor. Valorile uzuale sunt 0,7 pentru tavan, 0,5 pentru pereți și 0,2 pentru pardoseală. Factorul de mentenanță are, de obicei, valoarea 0,8. Calculul se face pe planul de lucru, la 0,75 m.
Echipa MHT Experience execută soluția proiectată. Apoi o verifică prin măsurători la recepție. Parametrii urmăriți sunt cei de mai jos:
- Nivel de iluminare menținut Em de 500 lx pe planul de lucru din birouri.
- Uniformitate U0 de minimum 0,6 pe zona activității.
- Indice de redare a culorilor CRI peste 90 în zonele de lucru premium.
- Indice de orbire UGR sub 19 în birouri și săli de ședințe.
- Temperatură de culoare între 3000 K și 4000 K, cu toleranță de maximum 3 SDCM.
Standardul cere minimum Ra 80 în birouri. Ținta CRI peste 90 crește calitatea percepției culorilor. Tabelul de mai jos redă valorile minime de referință.
text+-------------------------+---------+---------+--------+
| Zonă | Em (lx) | UGR max | Ra min |
+-------------------------+---------+---------+--------+
| Birouri, open-space | 500 | 19 | 80 |
| Săli de ședințe | 500 | 19 | 80 |
| Recepție | 300 | 22 | 80 |
| Coridoare | 100 | 28 | 40 |
| Scări | 150 | 25 | 40 |
| Camere tehnice | 200 | 25 | 60 |
+-------------------------+---------+---------+--------+
Sursa: SR EN 12464-1 (valori minime de referință)
Driverele LED transformă o parte din energie în căldură. Un randament de 90–95% înseamnă pierderi de 5–10%. Aceste pierderi se acumulează în plenul tavanului fals. Temperatura ridicată scurtează viața condensatoarelor electrolitice. Regula empirică spune că 10 °C în plus înjumătățesc durata de viață.
Montajul respectă temperatura maximă la punctul tc indicat de producător. Corpurile nu se acoperă cu izolații termice. Driverele au factor de putere peste 0,9 și flicker redus.
Driverele LED generează curenți de pornire mari, de ordinul zecilor de amperi. Impulsul durează sute de microsecunde. El poate declanșa intempestiv un disjunctor subdimensionat. De aceea se limitează numărul de corpuri pe circuit conform tabelelor producătorului. Curbele de declanșare B sau C se aleg în funcție de aceleași tabele.
Eficiență energetică și protocoale moderne de comandă
Comanda iluminatului folosește protocoale digitale deschise. DALI-2, definit în seria IEC 62386, controlează corpurile printr-o magistrală cu două fire. O linie adresează până la 64 de dispozitive. Sistemul permite 16 grupuri și 16 scene. Magistrala nu are polaritate. Căderea de tensiune pe magistrală rămâne sub 2 V. Un cablu de 1,5 mm² acoperă distanțe de până la 300 m.
KNX, standardizat prin ISO/IEC 14543-3, integrează iluminatul cu jaluzelele și climatizarea. O interfață KNX-DALI leagă cele două sisteme. Legătura cu sistemul de management al clădirii se face prin BACnet/IP sau KNX IP.
Senzorii de prezență sting lumina în zonele goale. Senzorii de lumină naturală mențin nivelul țintă prin reglaj constant. Programele orare adaptează iluminatul la orarul chiriașilor. În practică, reduceri de 30–50% ale consumului sunt uzuale. Indicatorul LENI din SR EN 15193-1 cuantifică performanța energetică a iluminatului.
Calibrarea fluxului luminos conform normativului EN 12464-1
Punerea în funcțiune include adresarea DALI și calibrarea nivelurilor. Fluxul inițial se setează la aproximativ 80% din maxim. Pe măsură ce LED-urile îmbătrânesc, sistemul crește treptat puterea. Astfel se compensează depreciația fluxului luminos. Consumul inițial scade, iar iluminarea rămâne constantă.
La recepție se măsoară iluminarea cu luxmetrul, pe o grilă de puncte. Valorile se compară cu simularea. Abaterile se corectează prin reglaj sau repoziționare. Rezultatele intră în dosarul de predare.
Iluminat de siguranță și de continuare a lucrului
Iluminatul de siguranță protejează viața oamenilor la căderea alimentării. SR EN 1838 definește cerințele fotometrice. NP-061 stabilește condițiile de proiectare la nivel național. Ambele norme separă mai multe funcții:
- Iluminat pentru evacuare: marchează și luminează căile de ieșire.
- Iluminat antipanică: reduce panica în spațiile deschise mari.
- Iluminat pentru zone cu risc ridicat: permite oprirea în siguranță a activităților periculoase.
- Iluminat de continuare a lucrului: menține activitatea în spații critice, precum camerele tehnice.
În birouri, continuarea lucrului se aplică rar. Ea apare la camere de comandă sau spații de server. Valorile principale din SR EN 1838 sunt următoarele:
- Pe căile de evacuare, iluminarea la pardoseală este de minimum 1 lux pe axa centrală.
- Banda centrală, de 50% din lățime, primește minimum 0,5 lux.
- Raportul dintre valoarea maximă și minimă pe axă nu depășește 40:1.
- Spațiile deschise antipanică primesc minimum 0,5 lux, fără marginea de 0,5 m.
- Zonele cu risc ridicat primesc 10% din iluminarea normală, dar minimum 15 lux.
- Indicele de redare a culorilor este de minimum 40.
- Autonomia minimă este de o oră.
Timpii de răspuns sunt la fel de importanți. Pe căile de evacuare, corpurile ating 50% din nivel în 5 secunde. Ele ating 100% în 60 de secunde. Zonele cu risc ridicat cer 100% în 0,5 secunde.
Soluția depinde de mărimea clădirii și de politica de mentenanță. Corpurile autonome simplifică cablarea. Bateria centrală simplifică mentenanța. Tabelul de mai jos compară cele două variante.
text+---------------------+----------------------------+--------------------------------+
| Criteriu | Corpuri autonome | Baterie centrală (CPS) |
+---------------------+----------------------------+--------------------------------+
| Sursa de energie | Baterie în fiecare corp | Invertor + baterii dedicate |
| Cablare | Circuit normal de iluminat | Circuite rezistente la foc |
| Mentenanță | Distribuită pe multe puncte| Centralizată, într-un loc |
| Investiție inițială | Mai mică la scară redusă | Mai mare, amortizată în timp |
| Normă de produs | SR EN 60598-2-22 | SR EN 50171 |
+---------------------+----------------------------+--------------------------------+
Sistemele centrale cer circuite cu rezistență la foc, testate conform IEC 60331. Invertorul funcționează în trei stări: rețea, urgență și revenire. Comutarea rapidă, sub 0,5 secunde, deservește zonele cu risc ridicat.
Diagrama de mai jos prezintă logica de comutare.
textREGIM NORMAL (rețea prezentă)
------------------------------------------------------------------
Rețea SEN --> TG --> TD nivel --> Corp de iluminat + modul urgență
|
+--> Releu de supraveghere a tensiunii
|
v
Tensiune < 60% Un ? --NU--> Încărcare baterie (float)
|
DA
v
REGIM DE URGENȚĂ (rețea căzută)
------------------------------------------------------------------
Comutare automată --> Invertor / baterie --> Corp de siguranță aprins
| (autonomie minimă 1 h)
+--> Zone cu risc ridicat : 100% E in <= 0,5 s
+--> Căi de evacuare : 50% E in <= 5 s ; 100% E in <= 60 s
+--> Semnal de stare către panou de incendiu / BMS
REVENIRE
------------------------------------------------------------------
Tensiune > prag --> comutare pe rețea --> reîncărcare baterie
Releul de supraveghere monitorizează tensiunea de rețea. Sub 60% din tensiunea nominală, corpurile autonome trec în regim de urgență. Bateria preia sarcina fără întrerupere vizibilă. La revenirea rețelei, corpul comută înapoi și reîncarcă bateria.
Panoul de incendiu poate comanda aprinderea corpurilor din zonele afectate. Comanda se transmite printr-un contact liber de potențial.
Tehnologii de protecție a căilor de evacuare conform EN 1838
Corpurile de siguranță respectă SR EN 60598-2-22. Se preferă sursele LED cu baterii de durată lungă. Gradul de protecție se alege după mediu. Scările exterioare cer IP mai ridicat decât birourile.
SR EN 1838 impune iluminarea punctelor critice. Fiecare ieșire primește un corp propriu. Schimbările de direcție și intersecțiile se iluminează separat. Fiecare treaptă de scară primește lumină directă. Echipamentele de stingere și punctele de prim ajutor au iluminare dedicată.
Semnalizatoarele de evacuare folosesc pictograme conform ISO 7010. Ele se amplasează la ieșiri și la fiecare schimbare de direcție. Calculul de urgență ignoră lumina reflectată. Astfel rezultatul rămâne sigur chiar în cele mai defavorabile condiții.
Testarea automată a lămpilor de evacuare și diagnoză
Testarea manuală a sute de corpuri consumă timp și generează erori. Sistemele automate urmează SR EN 62034. Comunicarea folosește DALI conform IEC 62386-202 sau un protocol al producătorului.
SR EN 50172 recomandă un ciclu de verificări:
- Verificare zilnică a indicatoarelor de stare.
- Test funcțional lunar, de scurtă durată.
- Test anual de autonomie completă.
Testele se eșalonează pe grupuri de corpuri. Astfel nu se descarcă toate bateriile simultan. Sistemul clasifică defectele: baterie, sursă LED, încărcător sau comunicație. Rapoartele se arhivează în registrul de mentenanță. Auditorii pot verifica oricând istoricul testelor.
Racorduri de forță, tablouri de distribuție și rețea de prize
Instalațiile de forță alimentează toate funcțiile clădirii. Ele respectă SR HD 60364 și IEC 60364. Arhitectura este ierarhică. Tabloul general alimentează tablourile de distribuție. Acestea alimentează circuitele terminale.
Tablourile de subdistribuție se amplasează pe nivel sau pe zonă. Ele grupează circuitele pe funcțiuni:
- Iluminatul normal are circuite proprii.
- Prizele de uz general au circuite proprii.
- Prizele IT au circuite dedicate de energie curată.
- Circuitele de siguranță sunt separate și rezistente la foc.
Ansamblurile respectă seria IEC 61439. Se prevede o rezervă de 20–30% pentru extinderi. Sarcinile se echilibrează între faze. Dezechilibrul rămâne sub 10–15%.
Sursele în comutație generează armonica a treia. Aceasta se însumează pe conductorul neutru. În cazuri extreme, curentul din neutru depășește curentul de fază. Pe circuitele IT dense, neutrul are secțiune egală cu faza sau mai mare. Regulile se regăsesc în SR HD 60364-5-52.
Circuitele IT de energie curată sunt separate de motoare și climatizare. Ele au protecție diferențială proprie. Schema de legare la pământ este TN-S în aval de punctul de separare. Conductorul PEN nu se folosește în aval. Legarea echipotențială urmează EN 50310. Fiecare rack primește circuite dedicate și SPD de tip 3 în apropiere.
Protecția la supratensiuni se face în trepte coordonate:
- SPD de tip 1 sau 1+2 se montează la tabloul general, dacă există risc de trăsnet direct.
- SPD de tip 2 se montează în tablourile de distribuție.
- SPD de tip 3 protejează echipamentele sensibile, aproape de sarcină.
Dispozitivele respectă SR EN 61643-11. Nivelul de protecție Up al tipului 2 este de obicei sub 1,5 kV. Între trepte se respectă distanța de decuplare indicată de producător. Conductoarele de legare la pământ ale SPD rămân cât mai scurte.
Cablurile LSZH, cu emisii reduse de fum și fără halogeni, limitează pericolul în caz de incendiu. Ele respectă IEC 60754 pentru gaze acide. Ele respectă IEC 61034 pentru densitatea fumului. Circuitele de siguranță folosesc cabluri rezistente la foc, testate conform IEC 60331, de tip E30 sau E90. Susținerile își mențin integritatea la foc. Trecerile prin pereți se etanșează antifoc.
Modificări și completări la tablourile existente
Modificările la tablouri se fac adesea în clădiri în funcțiune. MHT Experience începe cu un audit al tabloului. Se verifică barele colectoare, aparatajul și strângerea bornelor. Termografia în infraroșu identifică punctele calde. Schema monofilară se actualizează.
Completările respectă instrucțiunile producătorului tabloului. Se recalculează curentul de scurtcircuit și capacitatea barelor. Întreruperile se planifică în ferestre scurte, aprobate de beneficiar. Etichetarea circuitelor se actualizează la final.
Verificarea conform IEC 61439 și HD 60364-6
Orice modificare se verifică pe baza seriei IEC 61439. Se verifică încălzirea, rezistența la scurtcircuit și distanțele de izolare. După intervenție se execută măsurători individuale:
- Rezistența de izolație se măsoară cu 500 V c.c. Valoarea minimă este de 1 MΩ.
- Se verifică ordinea fazelor.
- Se verifică continuitatea conductoarelor PE.
- Se testează declanșarea RCD la IΔn și la 5 × IΔn.
Rezultatele se consemnează în buletine de măsurare. Buletinele intră în dosarul de predare.
Dimensionarea circuitelor electrice terminale
Dimensionarea urmează o secvență fixă. Se stabilește curentul de proiect Ib. Se alege curentul nominal In al protecției. Se verifică capacitatea de transport Iz a cablului, cu factori de corecție. Se calculează căderea de tensiune. Se verifică timpul de deconectare la defect. Se verifică rezistența conductorului la scurtcircuit.
textIb <= In <= Iz
I2 <= 1,45 x Iz
Zs x Ia <= U0
k^2 x S^2 >= I^2 x t
Legenda mărimilor:
- Ib: curentul de proiect al circuitului.
- In: curentul nominal al dispozitivului de protecție.
- Iz: curentul admisibil al cablului.
- I2: curentul convențional de declanșare.
- Zs: impedanța buclei de defect.
- Ia: curentul care asigură declanșarea în timpul impus.
- U0: tensiunea nominală față de pământ.
- k: factorul de material și izolație al conductorului.
Exemplu de calcul: un circuit alimentează 12 corpuri LED de 40 W. Puterea totală este de 480 W. Cu factor de putere 0,95, curentul Ib este de aproximativ 2,2 A. Un cablu de 1,5 mm² cu protecție de 10 A acoperă sarcina. Limita reală rămâne curentul de pornire al driverelor.
În schema TN, circuitele terminale până la 32 A se deconectează în maximum 0,4 s la 230 V. Circuitele de distribuție admit maximum 5 s. Limita de proiectare uzuală pentru căderea de tensiune este de 4%, de la origine la sarcină.
Protecție diferențială și selectivitatea declanșării
Selectivitatea limitează întreruperea la circuitul afectat. Un defect pe o priză nu trebuie să oprească un nivel întreg. IEC 60947-2 definește cerințele pentru întrerupătoarele automate industriale. Producătorii publică tabele de selectivitate pentru combinațiile de aparate.
Există trei tipuri de selectivitate: amperometrică, cronometrică și energetică. Filiația, adică protecția de rezervă, este o soluție diferită. Ea limitează selectivitatea totală. Amonte se folosesc declanșatoare electronice cu funcții LSI. Ele permit temporizarea la scurtcircuit. Aval se folosesc disjunctoare modulare cu limitare a energiei.
Protecția diferențială se etajează:
- Amonte se montează RCD de tip S, temporizat, de 300 mA.
- Aval se montează RCD instantaneu de 30 mA.
- Raportul dintre curenții nominali este de minimum 3.
- Circuitele de prize până la 32 A au RCD de 30 mA, conform SR HD 60364-4-41.
- Circuitele IT folosesc RCD de tip A sau F. Redresoarele trifazate pot cere tip B.
Curentul de fugă cumulat al filtrelor EMC rămâne sub 30% din IΔn. Astfel se evită declanșările intempestive.
textTG (ACB/MCCB, LSI) ---> TD nivel (MCCB) ---> Circuit terminal
In = 400 A In = 100 A MCB C16 + RCD 30 mA
Tsd = 0,3 s Tsd = 0,1 s declanșare instantanee
RCD-S 300 mA
Defect pe circuitul terminal --> declanșează doar MCB / RCD 30 mA
TD și TG rămân alimentate.
(Schemă de principiu. Valorile reale rezultă din tabelele de selectivitate.)
Curenți slabi și instalații electrice Mindspace Victoriei: sisteme integrate
Sistemele de curenți slabi funcționează ca un ecosistem. Datele, accesul, alarma și imaginea folosesc aceleași trasee și aceeași energie. MHT Experience le-a executat coordonat cu instalațiile de forță. Astfel a evitat conflictele între sisteme.
Cablare structurată pentru rețele de date
Cablarea structurată urmează seria SR EN 50173. Instalarea urmează SR EN 50174. ISO/IEC 11801 definește clasele de performanță. Soluția de referință pentru birouri folosește cabluri de cupru din categoria 6A. Ele susțin 10GBASE-T pe 100 m. Din canalul de 100 m, legătura permanentă are cel mult 90 m. Coloanele verticale folosesc fibră optică OM4 sau OS2.
text[Punct de lucru RJ45] --Cat. 6A, max 90 m--> [Patch panel etaj]
|
[Switch acces PoE]
|
fibră OM4 / OS2 (coloană verticală)
|
[Sală tehnică / rack principal]
PoE conform IEEE 802.3bt alimentează camere, puncte de acces și cititoare. Puterea de până la 90 W încălzește fasciculele de cabluri. De aceea se limitează numărul de cabluri pe fascicul.
Separarea față de cablurile de forță urmează SR EN 50174-2. Rack-urile se leagă la bara de echipotențializare. Fiecare punct primește o etichetă unică. La final, fiecare legătură se certifică cu un tester de clasă EA. Rapoartele se predau în format electronic.
Control acces și integrarea cu evacuarea
Controlul accesului stabilește cine intră, unde și când. Controlerele iau decizia local. Astfel ușile funcționează chiar dacă serverul cade. Sistemele electronice de control acces se raportează la SR EN 60839-11-1.
Cititoarele moderne folosesc protocolul OSDP v2 cu canal securizat. Wiegand este depășit și vulnerabil la interceptare. Cardurile folosesc criptare AES, de exemplu MIFARE DESFire. Sursele au acumulator pentru funcționarea la lipsa rețelei.
Pe căile de evacuare, broaștele se aleg în varianta fail-safe. Panoul de incendiu deblochează automat ușile de pe aceste trasee. Feroneria de evacuare respectă SR EN 179 și SR EN 1125. Datele personale se prelucrează conform GDPR, adică Regulamentului UE 2016/679.
Detecție incendiu conform EN 54 și P118/3
Sistemul de detecție este adresabil, pe buclă. Componentele respectă seria SR EN 54. Centrala respectă EN 54-2, iar sursa de alimentare EN 54-4. Detectoarele de fum respectă EN 54-7. Butoanele manuale respectă EN 54-11. Sirenele respectă EN 54-3. Proiectarea și montajul urmează normativul P118/3 și CEN/TS 54-14.
MHT Experience deține autorizarea IGSU pentru detecție, semnalizare de alarmă și sisteme de siguranță a vieții. Bucla se calculează pentru rezistență, capacitate și curent. Izolatoarele de scurtcircuit limitează efectul unei avarii. Cablurile sunt ecranate și rezistente la foc. De regulă, bateriile asigură 24 de ore de veghe și 30 de minute de alarmă.
Punerea în funcțiune și matricea cauză-efect
Matricea cauză-efect leagă fiecare alarmă de acțiunile automate. O alarmă poate opri ventilația și chema liftul la parter. Ea poate debloca ușile și porni iluminatul de siguranță. Fiecare scenariu se testează la punerea în funcțiune. Fiecare detector se testează individual, cu aerosol sau cu sursă de fum. Rezultatele se consemnează într-un raport.
Supraveghere video și protecția datelor
Supravegherea video folosește camere IP alimentate prin PoE. Proiectarea urmărește SR EN 62676-4. Standardul definește nivelurile de identificare prin densitatea de pixeli:
- Detectarea cere 25 px/m.
- Observarea cere 62,5 px/m.
- Recunoașterea cere 125 px/m.
- Identificarea cere 250 px/m.
Compresia H.265 reduce banda și spațiul de stocare. Poziționarea camerelor ține cont de contralumină și de unghiul de vizualizare.
Dimensionarea stocării și securitatea cibernetică
Stocarea se calculează din rata de biți, numărul de camere și zilele de retenție. Exemplu de calcul: 20 de camere la 4 Mbps consumă aproximativ 864 GB pe zi. Pentru 30 de zile rezultă circa 26 TB, înainte de redundanța RAID.
Rețeaua video se izolează într-un VLAN dedicat. Se folosesc autentificare 802.1X și HTTPS. Parolele implicite se elimină. Firmware-ul se actualizează controlat. Accesul urmează principiul privilegiului minim. Aceste practici se aliniază cu ISO 27001. Imaginile se prelucrează conform GDPR, cu informare prin panouri vizibile.
De ce aleg marii beneficiari expertiza MHT Experience
Instalații electrice Mindspace Victoriei arată o metodă de lucru repetabilă. Beneficiarii mari caută predictibilitate, nu improvizație. Iată ce primesc de la MHT Experience:
- Zero depășiri de buget. Nu adăugăm costuri dacă parametrii tehnici inițiali rămân neschimbați. Prețul convenit este prețul final.
- Predictibilitate operațională. Filosofia „Making a habit of trust” înseamnă termene clare și raportare constantă. Ea înseamnă un parteneriat fără surprize.
- Livrare la termen. Planificarea pe faze și un singur executant elimină timpii morți.
- Autorizări ANRE. Deținem atestate de tip D2, E2 și C1B pentru joasă și medie tensiune.
- Autorizare IGSU. Suntem certificați pentru detecție incendiu, semnalizare de alarmă și sisteme de siguranță a vieții.
- ISO 45001. Sistemul de sănătate și securitate ocupațională protejează oamenii de pe șantier.
- ISO 27001. Securitatea informației protejează datele clientului. Aceasta contează la control acces și supraveghere video.
- ISO 37001. Politica anti-mită garantează transparență în relațiile comerciale.
- Peste 10 ani de experiență. Am livrat proiecte comerciale, retail, rezidențiale și facilități critice.
- Documentație completă. Predăm scheme as-built, buletine de măsurare și rapoarte de testare.
Ai un proiect de birouri, retail sau spații comerciale? Contactează echipa MHT Experience pentru o evaluare tehnică. Primești o ofertă clară, cu parametri tehnici definiți.
Resurse externe
- IEC – International Electrotechnical Commission – Organismul care publică seriile IEC 60364 și IEC 60947. Ele definesc instalațiile de joasă tensiune și aparatajul de protecție.
- CIBSE – Chartered Institution of Building Services Engineers – Ghiduri de referință pentru iluminat, iluminat de siguranță și servicii tehnice în clădiri.
